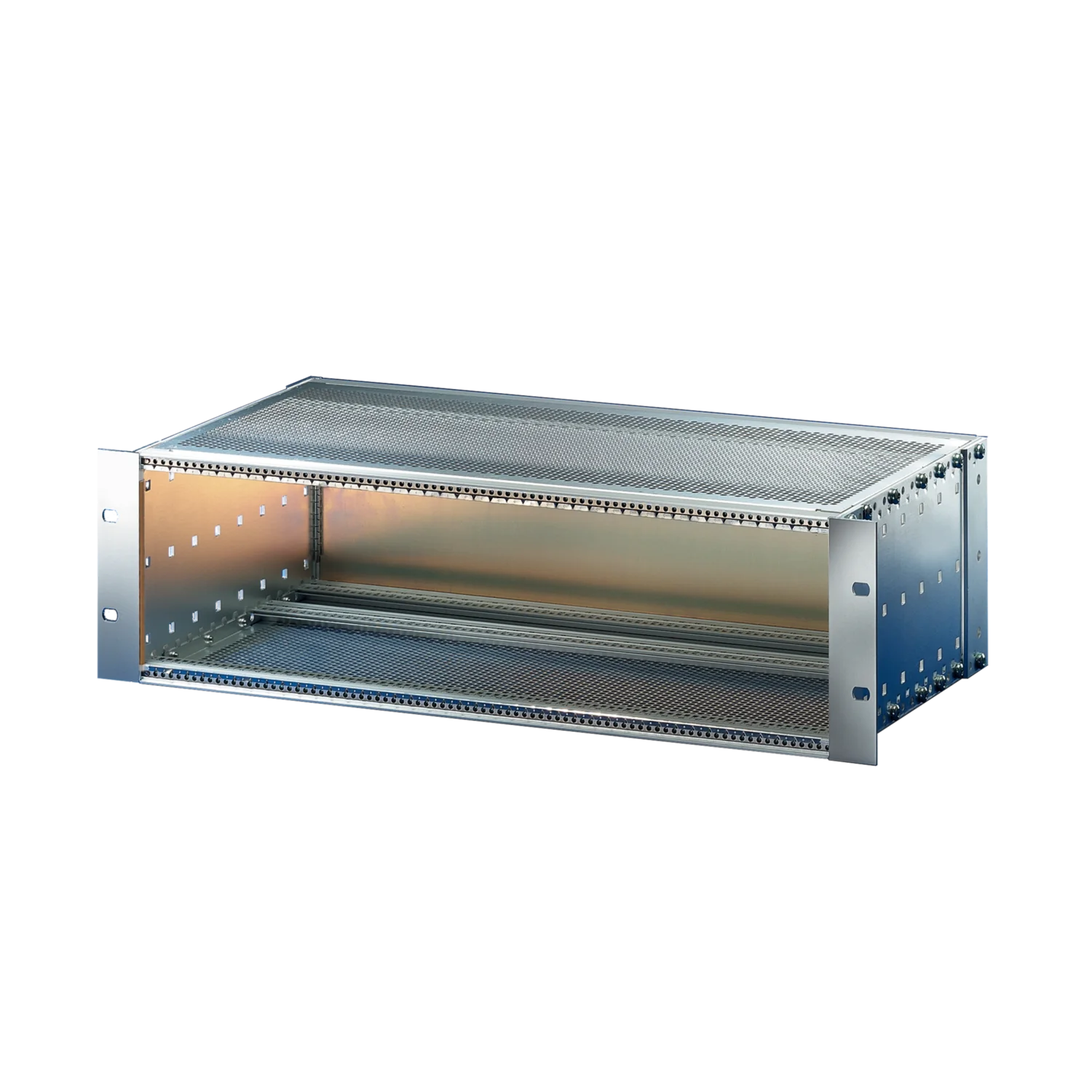

适于背板的 EuropacPro 19 英寸插箱套件, 重型, 屏蔽型
用于安装背板的 EMC 屏蔽型插箱，重型版本带有 tox 焊接侧板。
业务联系方式：183 1069 1020
业务联系方式：183 1069 1020
规格参数
功能
- 带 H 型（“重型”）侧板的插箱, 19 寸法兰固定在侧板上（TOX 冷焊）
- 提供改造，如开孔、各种表面或尺寸
- 扁平包装，节省空间
- 铝结构
- “重”型水平横梁
- 用于安装背板的后水平横梁，带绝缘条
- 1 GHz 时，EMC电磁屏蔽约为 40 dB, 2 GHz 时，约为 30 dB, 前提是正面覆盖屏蔽型前面板, 经测试符合 VG 95373 第 15 部分
- 内部和外部尺寸符合：IEC 60297-3-100, -101, IEEE 1101.1
- 抗冲击和振动性能经测试符合德国“Bahn”标准 BN 411002, BN 411003
- IP 20，符合 IEC 60529
技术参数
材料 铝
完成 阳极氧化; 钝化
产品类型 插箱/机箱
EMC 屏蔽 是
选型数据
| 物料号 | 机架高度 | 深度 | 包装数量 | 用于安装 | 板深度 | 垫片类型 | 包含手柄 | 静态负载 | 机架宽度 | 耐冲击和振动性 |
| 24563-172 | 3U | 235mm | 1 | 背板 | 160mm,220mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
| 24563-174 | 3U | 355mm | 1 | 背板 | 160mm,220mm,280mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
| 24563-173 | 3U | 295mm | 1 | 背板 | 160mm,220mm,280mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
| 24563-474 | 6U | 355mm | 1 | 背板 | 160mm,220mm,280mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
| 24563-472 | 6U | 235mm | 1 | 背板 | 160mm,220mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
| 24563-473 | 6U | 295mm | 1 | 背板 | 160mm,220mm,280mm | 织物 EMC | 否 | 15kg | 84HP | 5g (force) |
